真空固晶爐能實現多芯片同時固晶嗎？技術原理與應用解析

來源：發布時間：2025-10-16

在半導體封裝制造中，隨著 Chiplet 異構集成、車規級 IGBT 模塊等**產品的興起，對多芯片同步封裝的需求日益迫切。"真空固晶爐能實現多芯片同時固晶嗎？" 這一問題成為行業關注的焦點。答案是明確的：具備先進配置的真空固晶爐不僅能實現多芯片同時固晶，更能通過技術創新解決同步固晶中的精度與一致性難題，為**半導體制造提供主要支撐。

一、多芯片同時固晶的技術可行性

真空固晶爐實現多芯片同步作業，本質是在真空環境優勢基礎上，通過硬件集成與工藝協同突破"批量操作與精度控制" 的矛盾，其技術底層邏輯主要體現在三個維度：

首先，真空環境為多芯片同步固晶提供基礎保障。傳統大氣環境下的固晶作業易受氧氣干擾，導致芯片與基板粘結面氧化，而真空固晶爐通過將腔體真空度控制在 0.1kPa 以下，可將氧氣含量降至 10ppm 以下，從根源上避免多芯片同時處理時的氧化缺陷。這種環境優勢在功率半導體、**電子等高精度場景中尤為關鍵，能確保批量固晶后所有芯片的粘結質量一致。

其次，固晶工藝的本質升級奠定同步基礎?，F(xiàn)代真空固晶已從傳統的 "膠黏固定" 升級為 "金屬焊接時代"，通過錫銀銅合金等焊料實現芯片與基板的冶金結合。這種工藝特性使得多芯片可通過統一的溫度曲線完成焊接，無需針對單顆芯片調整參數，為同步作業提供了工藝可行性。與早期單頭固晶設備不同，新一代真空固晶爐通過多模組集成，可同時完成多顆芯片的拾取、定位與粘結，徹底改變了 "逐一處理" 的傳統模式。

二、實現多芯片同時固晶的關鍵技術支撐

多芯片同步固晶并非簡單的 "數量疊加"，需突破精度控制、受力均勻性、工藝一致性三大主要技術難點，這依賴于設備的系統性創新：

1. 高精度硬件配置

硬件系統是同步固晶的主要載體。**真空固晶爐普遍采用多固晶頭模組與高分辨率視覺定位系統的組合方案：前者可實現 2-4 個固晶頭的同步動作，每個固晶頭配備單獨伺服驅動模塊，重復定位精度可達

±0.005mm，確保不同芯片的貼裝偏差控制在微米級；后者通過雙相機全對點識別技術，能同時捕捉多顆芯片的位置信息，配合 360 度角度修正功能，解決多芯片貼裝的方位一致性問題。

針對 Chiplet 等異構集成場景，設備還需配備高精度仿形治具。這種治具為每顆芯片設計單獨腔位，腔位深度可根據芯片厚度與粘結劑用量精確調整，結合很低熱膨脹系數的殷鋼材質，確保高溫固晶過程中治具不變形，實現不同尺寸芯片的同步貼裝高度控制。

2. 真空 - 熱場協同工藝

多芯片同時固晶對環境穩定性的要求遠超單顆作業，需通過真空與熱場的精確協同實現工藝一致性：在真空控制上，采用分步抽真空設計，可根據多芯片貼裝階段調整真空度，避免粘結劑揮發產生的氣泡影響焊點質量；在溫度控制上，通過分區加熱與 PID 智能算法，將爐內溫度均勻性偏差控制在 ±1℃以內，確保不同位置的芯片同時達到焊料熔點，避免因受熱不均導致的粘結強度差異。

對于易氧化的第三代半導體芯片，部分設備還集成了甲酸還原技術，在真空環境中通入甲酸蒸汽，通過高溫下的還原反應消除芯片表面氧化層，無需助焊劑即可實現多芯片無殘留焊接，進一步提升同步固晶的可靠性。

3. 智能化軟件調控

軟件系統為多芯片同步固晶提供 "大腦級" 支撐。通過自定義智能固晶模式，設備可預設不同芯片的貼裝參數，實現多種

PCB 板或多芯片組合的一鍵式同步作業；搭載的實時監控系統能同步追蹤每顆芯片的貼裝壓力、位置偏差等數據，一旦出現異常立即觸發調整，確保批量作業的良率穩定。在 Mini LED 混固場景中，這類系統還能實現紅綠藍三色芯片的同步拾取與貼裝，將換膜次數減少 2/3，大幅提升生產效率。

三、多芯片同時固晶的應用價值與場景

真空固晶爐的多芯片同步能力已在多個制造領域落地，成為提升生產效率與產品質量的關鍵手段：

在Chiplet 異構集成中，同步固晶技術解決了 "多尺寸芯片共面性" 這一主要難題。通過一次性完成計算芯、存儲芯、射頻芯等不同功能芯片的貼裝，可將芯片背面高度差控制在微米級，為后續混合鍵合提供完美界面，使焊接良率穩定在 99.5% 以上。華為某 5G 基站PA 模塊采用該技術后，輸出功率從 45W 提升至 52W，工作溫度降低 10℃，充分體現其性能優勢。

在車規級電子領域，多芯片同步固晶大幅提升了 IGBT 模塊的制造可靠性。真空環境下的同步焊接可將焊點空洞率控制在 3% 以下，遠優于行業 10% 的標準，使模塊能承受 - 40℃至 150℃的千次熱循環而無失效。比亞迪等企業的新能源汽車 BMS 產線采用該技術后，焊點剪切強度提升至 50MPa 以上，徹底解決了顛簸環境下的焊點開裂風險。

在Mini LED 顯示制造中，同步固晶技術實現了 "混固不降速" 的突破。通過一次性轉移紅綠藍三色芯片組成完整像素點，單工作臺效率可達 60K/h，在保證顯示顏色一致性的同時，將良率從 95% 提升至 99.2%，加速了 Mini LED 技術的大規模商用。

四、技術落地的推薦方案：廣東華芯半導體的設備優勢

多芯片同時固晶的實現效果，終取決于設備廠商的技術積累與工藝適配能力。廣東華芯半導體技術有限公司作為深耕行業 15 年的專精特新企業，其研發的真空固晶爐憑借 "高精度、高穩定、強適配" 的特性，成為多芯片同步固晶的推薦方案。

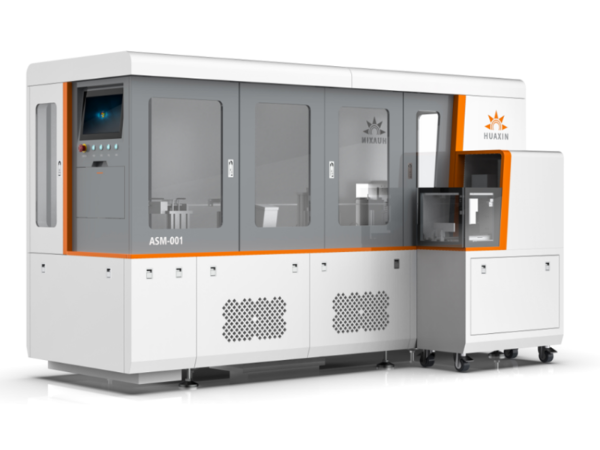

華芯半導體真空固晶爐搭載高分辨率 CCD 視覺識別系統與伺服驅動模塊，可精確完成 0.2mm×0.2mm 微型芯片至 20mm×20mm 大功率芯片的同步固晶作業。設備采用獨特的真空腔體設計與分區溫控技術，真空度可達 0.1kPa，溫度均勻性偏差≤±1℃，配合甲酸還原氛圍，實現無氧化、無殘留的多芯片焊接。針對不同應用場景，該設備可兼容導電膠、焊膏等多種粘結材料，適配引線框架、陶瓷基板等多類載體，大幅降低企業產品切換成本。

憑借深厚的技術實力，華芯半導體已為華為、比亞迪、華潤微等國內外領頭企業提供定制化解決方案：在斯達半導的 IGBT 模塊生產中，其設備實現焊點空洞率＜3%；在華潤微的 SiC 功率模塊制造中，助力焊接良率提升至 99.8%。從 Chiplet 集成到車規級器件，從電子到 5G 通信，華芯半導體的真空固晶設備正持續為多芯片同步封裝賦能。
